21 maio A necessária conformidade da alimentação elétrica aos equipamentos de Tecnologia da Informação – TI
Não é de hoje que tratamos do tema relativo à necessidade de monitorar a qualidade da energia, não só nas fontes de energia, mas aqueles considerados estratégicos na distribuição de energia desde os barramentos de paralelismo de geradores, chaves de transferência em média e baixa tensão, PDU’s e RPPs.
Quanto mais próximo da carga de TI for a monitoração, maior será o nível de conformidade. O artigo publicado e disponível no link: (https://www.acaoengenharia.com.br/upload/dt01-cargas-cr%C3%ADticas-e-compliance-de-energia.pdf trata do assunto de forma detalhada
Essas questões, entre outras, certamente foram tema de discussões quando da elaboração da revisão de 2017 da norma ANSI-TIA 942.
Na tabela 13 da norma (reference guide), especificamente ao tema relativo às instalações elétricas, observam-se as recomendações quanto à necessária monitoração. As tabelas abaixo são referenciadas à essa tabela 13 e apresentam as recomendações dos pontos de monitoração das instalações e a forma de notificação em relação à classificação TIER do data center
| Pontos de monitoração | TIER 1 | TIER 2 | TIER 3 | TIER 4 |
| Distribuidora | ||||
| Transformador Principal | ||||
| Gerador | ||||
| UPS e chaves estáticas relacionadas | ||||
| Disjuntores dos circuitos alimentadores | ||||
| PDU’s | ||||
| Chaves Estaticas das Cargas | ||||
| DPS | ||||
| circuitos terminais das cargas críticas |
| Formas de notificação | |||
| TIER 1 | TIER 2 | TIER 3 | TIER 4 |
| NA | em console na sala de controle | em console na sala de controle, além de e-mail e ou mensagens de texto | em console na sala de controle, além de e-mail e ou mensagens de texto enviado a diversas pessoas |
O documento também apresenta a necessária monitoração de baterias, também em função da classificação TIER, especificamente TIER 3 e TIER 4.
O grau de monitoração não está claramente especificado no documento e a importância ao tema dependerá dos aspectos relacionados à confiabilidade desejável das instalações. A monitoração pode considerar o estado de disjuntores (aberto/fechado), presença ou não de tensão em barramentos, e se equipamentos estariam operando ou não.
Outros níveis de monitoração podem considerar informações mais detalhadas como os valores de tensão, correntes e outras variáveis elétricas instantâneas ou valores históricos registrados.
Sob o ponto de vista de conformidade na alimentação de cargas TI, a questão está relacionada a necessidade de garantia que as condições de suprimento de energia estariam adequadas durante toda a operação dos equipamentos e cargas alimentadas, sob os aspectos de imunidade das cargas e outras variáveis, como os limites de fornecimento definidos pela regulação das distribuidoras de energia.
O uso de instrumentos específicos de monitoração da Qualidade da Energia Elétrica exerce essa função, como os exemplos nos gráficos que se seguem.

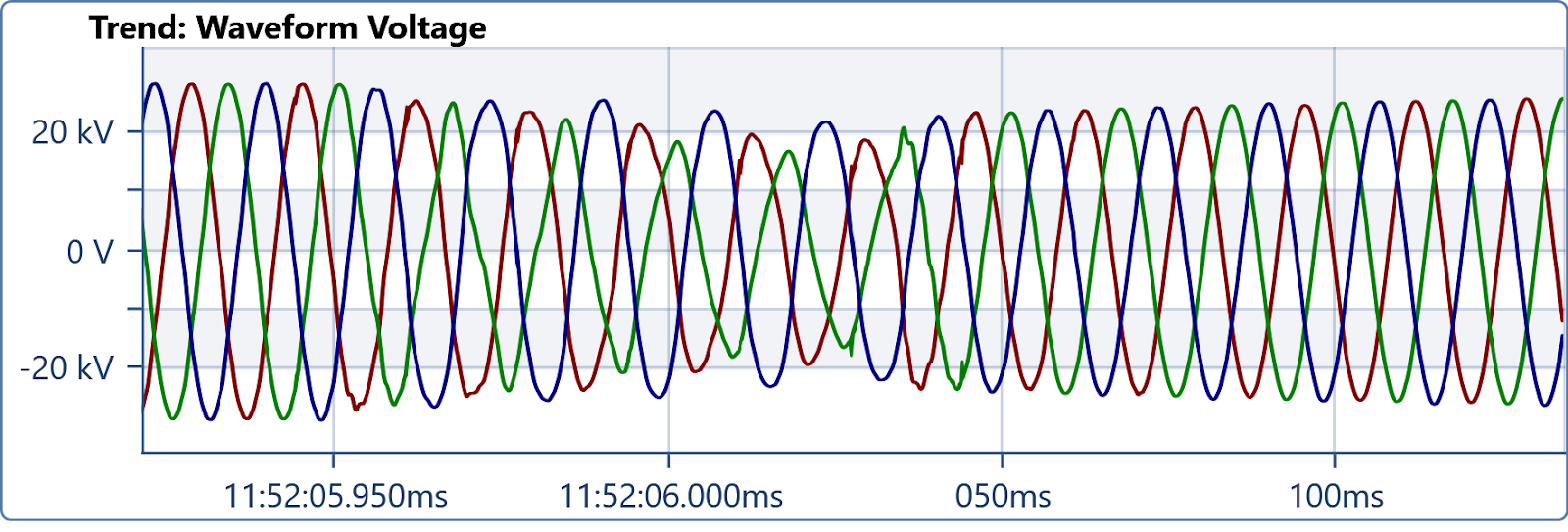

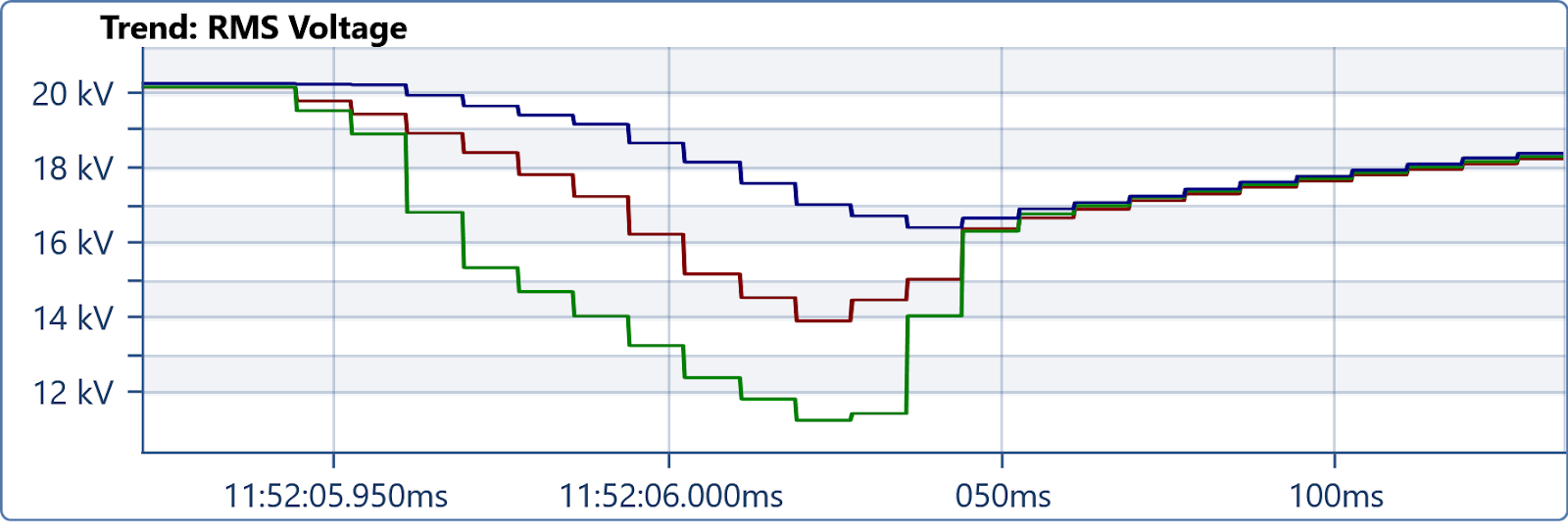

São apresentados os registros das tensões eficazes durante VTCD (variação de tensão de curta duração) e da forma de onda da tensão, durante distúrbio de aproximadamente 5 ciclos. Havendo algum tipo de irregularidade na operação, os registros podem aferir se a causa da irregularidade da operação da carga teria sido a energia elétrica com desvios em relação aos padrões aceitáveis e desejáveis, tanto pelo lado da fonte, como das cargas.
Sobre o autor:
Por: Eng José Starosta – Diretor da Ação Engenharia e Instalações Ltda – jstarosta@acaoenge.com.br
